為評價超分辨率圖像的質量，我們采用分塊傅里葉環相關（FRC）分辨率映射的方法檢測了MCF-7細胞膜上Cy3連接的小分子肽或抗體的分辨率。計算FRC時，將圖像分塊，每一塊代表不同的分辨率（圖a）。統計了5次實驗的10幅圖像的最小分辨率，得到小分子肽標記圖像的平均最小分辨率為32.1 nm，抗體標記為33.3 nm，結果非常相似，這兩種探針之間沒有顯著性差異（圖b），這是由于不同的標記分子連接相同的染料導致的。雖然這兩種探針獲得的分辨率相似，但由于抗體的大尺寸和多個結合位點，標記效率可能不同，這反映在飽和濃度、標記密度和特異性識別方面。我們首先通過計算細胞膜上的定位密度來測量肽和抗體的飽和標記濃度。兩種標記物的定位密度曲線均先隨濃度的增加而增大，并最終保持穩定。通過比較摩爾濃度，小分子肽染色在0.64 μM濃度下，為1225 ± 140 μm^-2個定位點，抗體在0.034 μM處達到1100 ± 117個定位點。此外，在兩種標記的蛋白質簇存在差異，用SR-Tesseler方法，對膜蛋白簇進行了分析，結果表明，肽比抗體識別的EpCAM簇面積要小，識別的簇個數要多于抗體（圖4-5d和4-5e），表明肽具有更強、更準確的蛋白簇識別能力。

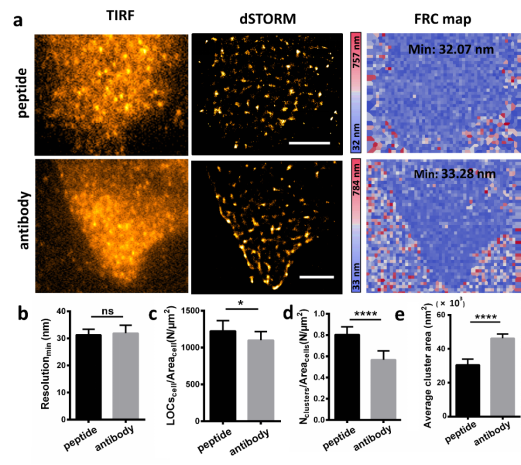

如圖——小分子肽和抗體對細胞膜上EpCAM的識別。（a）分別用Cy3結合的肽和抗體標記EpCAM，傳統的圖像、相應的dSTORM圖像和的FRC圖。標尺，5 μm。（b）FRC分辨率的比較。(c?e)小分子肽和抗體標記的EpCAM的定量分析：每平方微米的定位數（c）、簇個數（d）和平均簇面積。
